項目概況

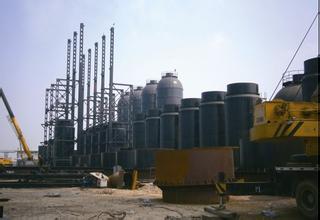

遼寧華錦化工(集團)有限責任公司是一家大型化工產業企業，以生產重芳烴及裂解C為主。其10KV高壓側配置消防泵，循環泵，大型壓縮機及多臺變壓器。工作方式以6脈沖整流逆變?yōu)橹?，存?span>5次以上諧波，以5次較為顯著。高壓設備不定期起停及周期特性導致高壓側負荷電流波動頻繁，周期短，普通高壓補償設備難以快速跟蹤投切電容器來滿足無功容量的補償，會造成平均功率因數下降，達不到標準。

實施方案

應對以上難點，該項目選用我公司DEHVC+TSC型高壓動態無功補償裝置。該裝置主要由HVC（接觸器）投切+TSC（高壓可控硅即晶閘管組）相互配合使用。當負荷存在一定范圍內無功容量快速波動時應用晶閘管閥組實現快速跟蹤投切，過零投切實現了投切無涌流，投切時間在20ms以內，而平穩的無功缺失則有接觸器投切作為靜態補償。實現了純高壓可控硅補償?shù)膭討B(tài)補償特性的同時又降低了設備總成本，經濟可觀。

技術指標



可控硅動態投切運行良好，在負荷波動頻率快時能準確快速跟蹤補償，功率因數控制在0.96左右，能最大限度抑制電壓閃變，穩定系統電壓，抑制系統諧波，減少線路損耗。

項目概況

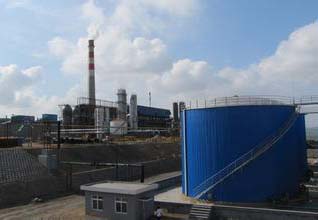

北票北塔油頁巖綜合開發利用有限公司為10KV電源進線。車間主要負荷為電焊機，吊車，起重機，碎石機等，負荷沖擊大，變化幅度大，不僅造成系統功率因數過低，增加企業電能費用支出，還會引起電網電壓波動，嚴重時影響帶載設備的安全運行，降低了生產效率。

實施方案

采用DE TSC+HVC型無功補償成套設備， 安裝地點：10KV電容室，補償容量：1800kvar分組分級動態投切控制系統每回路投切時間設定范圍10分鐘～20ms。對于基礎負荷采用高壓真空接觸器投切，針對動態負荷采用高壓TSC動態補償。對于同一現場的不同性質負荷采用HVC和TSC分別補償，實現無功補償?shù)淖詣诱{(diào)整功能。HVC補償器用于提供基礎容性無功功率，晶閘管投切電容器（TSC）用于平衡系統中由于負載的波動所產生的感性無功功率。通過控制晶閘管的導通與關斷，來平衡系統的負荷產生的無功功率。最終使得電網的功率因數保持恒定值，電壓幾乎不波動，從而達到無功補償?shù)哪康模砸种曝?fù)載波動所造成的系統電壓波動和閃變。

技術指標

在負荷波動時快速響應，保證隨著負荷的變化實時跟蹤補償。平均功率因數提高到0.95 快速跟蹤負荷變化，動態補償系統無功，響應時間小于20ms，提高電氣設備及系統穩定性，延長設備使用壽命，抑制諧波，提高電能質量，保證生產作業的安全、順利進行，降低電網無功損耗，提高用電效率，經濟效益顯著，免維護運行。
