項目概況

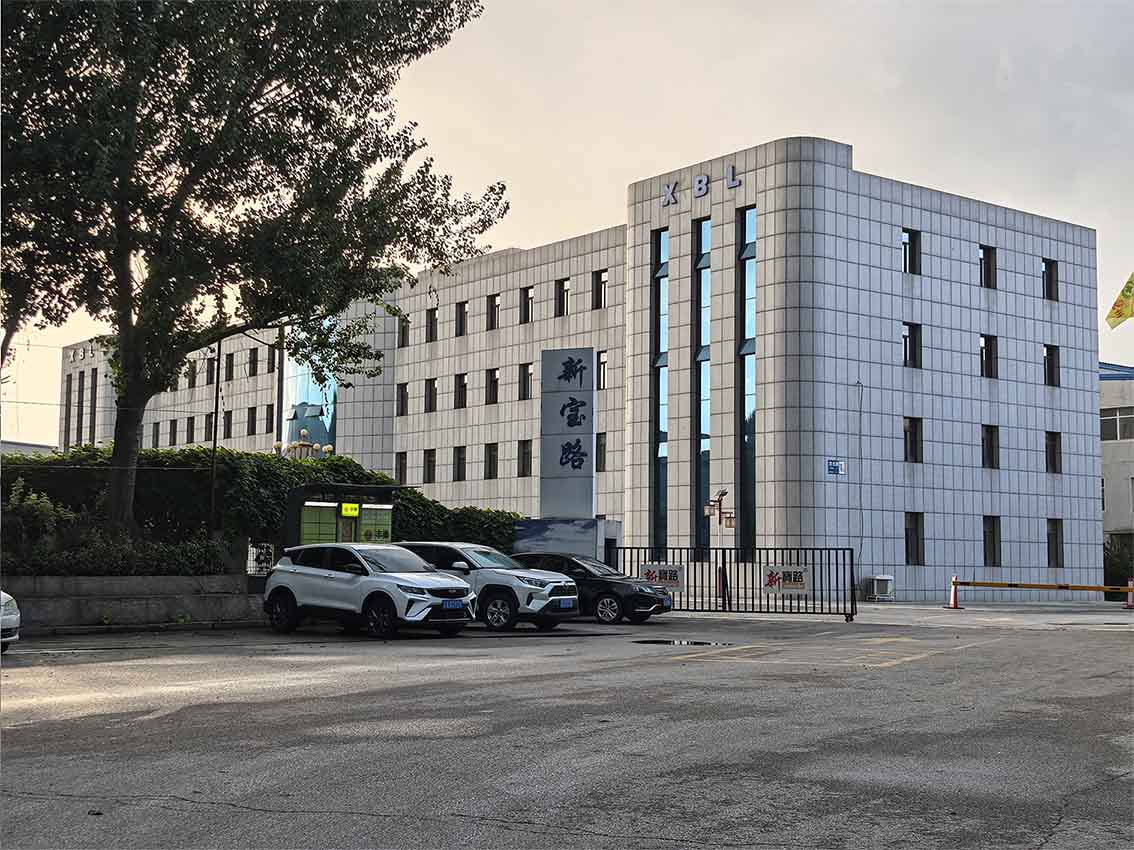

    2013年1月24日我東盛公司三名技術人員攜帶福祿克（諧波測試儀）對沈陽新寶路航空機械制造有限公司的用電環境進行了實地測察。現場5臺變壓器，單臺容量均為800KVA，其中有3臺變壓器側現有補償設備出現燒毀現象，通過測試現場3.5.7次諧波嚴重超標，原補償設備沒加電抗器，導致諧波電流放大，投切涌流將補償設備燒毀。運行的負荷多為感性負荷，這樣不僅造成功率因數過低，網絡損耗，還會引起電壓波動降低生產效率。更有三相負荷無功電流不同，造成三相的視在電流不平衡，使變壓器的銅損，鐵損成倍增加。

情況列表如下：

序號	變壓器容量	負載類型	功率因數	現存在問題	諧波次數	備注
A	800KVA	點焊機	0.3-0.9之間頻繁波動	電流嚴重三項不平衡	3.5.7.11次	功率因數不達標
B	800KVA   2臺	電機設備	0.7-0.78間波動	電流波動特別大，從0-400A	3.5.7次	接觸器燒毀



實施方案

根據現場測量與現場觀察，其中A變壓器所帶負荷存在單相負荷，三相電流嚴重不平衡，功率因數低，電流波動速度快，原補償設備是使用接觸器投切，投切速度跟不上動態變化速度，同時產生大量的3、5、7、9、11次諧波，對用電設備照成影響，誘發電網諧振。使電力系統各種測量儀表產生誤差，對通訊、電子類設備產生干擾。針對該狀況需要設計一套DETSC-400/0.4型分相補償設備，電抗器采用電抗率為13%，能夠抑制3次以上諧波，不會對補償設備造成的損壞。同時安裝一套DEAPF-200/0.4有源濾波器。利用有源濾波器響應速度快，濾波能力強大的特點來消除現場的諧波。

另外針對B兩臺變壓器所帶負荷運行頻繁，動態電流比較明顯，我公司設計成2套DETSC-400/0.4型集中補償設備，電抗率采用7%，能抑制5次以上諧波，不會產生投切涌流。并且快速跟蹤無功電流變化，達到提高功率因數的目的。我公司采用智能低壓無功補償裝置可以將三相的功率因數均補償?shù)?span>0.95以上，在精確測量的基礎上，全面支持對系統的補償功能。補償響應快，控制準確，支持動態和靜態補償，支持循環投切?？赏ㄟ^分相的補償有效緩解三相不平衡問題。控制器實時監測電網的三相電流、電壓、功率因數、諧波等運行數據，并能分相顯示其數據。

技術指標

DETSC系列可控硅動態無功補償裝置是一種動態跟蹤補償?shù)男滦碗娮邮綗o觸點可控硅電容投切裝置 ，該產品采用全數字化智能控制系統 ，利用大功率晶閘管組成低壓雙向可控硅交流無觸點開關，可實現對多級電容器組的快速過零投切。同時該系列裝置采用三相獨立的控制技術有效解決了三相不平衡沖擊負荷補償?shù)募夹g(shù)難題 ，裝置響應時間小于20 ms，實現功率因數補償至   0.95以上的目的。是無功補償領域中的升級換代產品。主要適用于工礦企業、石油、汽車、造船、風力發電廠、變電站、鋼鐵、冶金、化工、建筑、通信醫院機場等負荷頻繁變化的場所，得到廣泛應用。

主要功能特點

1．采用雙向反并聯晶閘管，可實現無觸點電子開關，開關壽命大大延長

2．實現過零投切，無沖擊，無涌流和過壓

3．可對三相平衡電網進行三相共補及三相不平衡負荷電網進行分相補償

4．投切速度快，t〈20ms

5．快速熔斷器過流保護與報警

DEAPF有源濾波裝置通過由大容量IGBT管組成的三相并聯變流器向系統注入補償電流，該補償電流與負荷電流中的諧波電流大小相等，方向相反，互相抵消，實現濾出諧波的功能，保證最終流入系統電流是正弦波。

使用后的效益

1、降低了線路及變壓器損耗和老化進程；

2、穩定系統電壓，提高了設備的使用壽命，降低了現有設備的維護成本。

3、降低網損，高效節能。無功功率在網絡中傳輸加工內產生很大的功率損耗，這部分損耗占電費約10%。改造后補償了系統中負荷產生的無功功率，提高了功率因數，減少了無功功率在網絡中輸送所造成的功率損耗，無功電度明顯減少，功率因數高于0.95，節省電能費用支出約10%。

4、減小了無功電流，有效利用原有變壓器和輸電線路的容量。由于無功功率在網絡中傳輸要占用輸電線路和變壓器的容量，使原有變壓器和輸電線路的容量不能夠得到有效的利用。改造后，使無功功率得到了有效補償，避免輸送無功功率占用網絡容量，使原有變壓器和輸電線路的容量得到了有效利用，并提高變壓器30%的利用率，實現了變壓器增容而不用另外安裝變壓器。

5、由于智能無功功率補償裝置免維護，實現無人值守，在負荷增加，無功功率變化時，由智能無功功率補償裝置進行調節，保證了可以根據電網無功、功率因數和電壓，進行分級、自動投入最佳容量的電容器，從而實現對電壓、無功功率的自動綜合補償與調節，大大降低變電所工作人員的勞動強度及相關費用支出。

在采用有源濾波器對系統諧波污染進行治理后的效益：

6  減少了諧波含量，避免TSC電容器組和系統電路可能會發生的并聯諧振而引起的燒毀，保證無功補償柜的正常運行；

7  減小了流過配電線路的電流有效值，提高功率因數，消除流過配電線路的諧波，從而大大減小線路損耗，降低配電線纜的溫升，提高線路帶載能力；

8  減少了控制設備和繼電保護裝置誤動作或拒動作，提高了供電的安全和可靠性；

9 減小了變壓器的附加損耗，降低噪聲，提升了變壓器的帶載能力；

綜上，在系統嚴重的諧波污染及無功虧損得到完美的治理后，系統的整體運行效率將會得到提成，系統的安全穩定運行也可以得到有力的保障，因此諧波治理及無功補償對系統的效益十分巨大。

項目概況

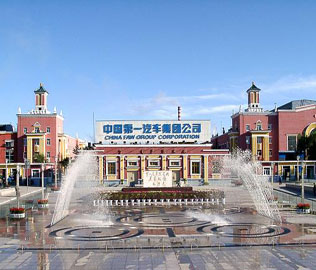

中國第一汽車集團公司數據中心機房建設項目辦公及廠房電氣設備主要以冷水機組，排風，照明，電梯為主，安裝變壓器容量為2500KVA*2。

實施方案

應用低壓動態補償裝置TSVG-360/0.4 。裝置采用SVG與TSC相結合的補償形式，其中SVG容量為80KVAR,TSC補償容量為280KVAR,該產品既能實現快速，無極，平滑輸出無功功率，無沖擊涌流，同時也減小了設備投資成本，是低壓補償中比較經濟，使用效果優異的補償產品。

技術指標

功率因數由0.8提高到0.97以上，補償速度快，能完全響應負荷快速變化而產生的無功功率。有效降低了電網無功損耗，提升了變壓器的利用率，節能效果顯著。
