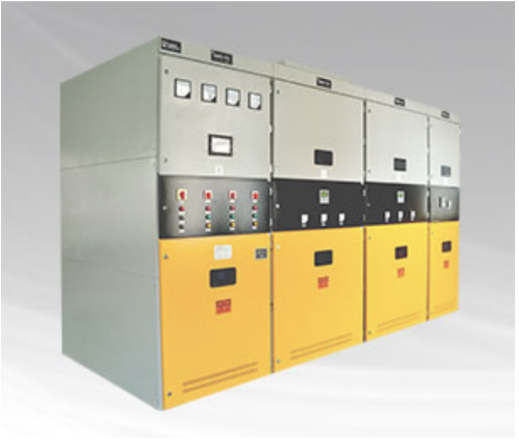

TSC 高壓動態無功補償裝置

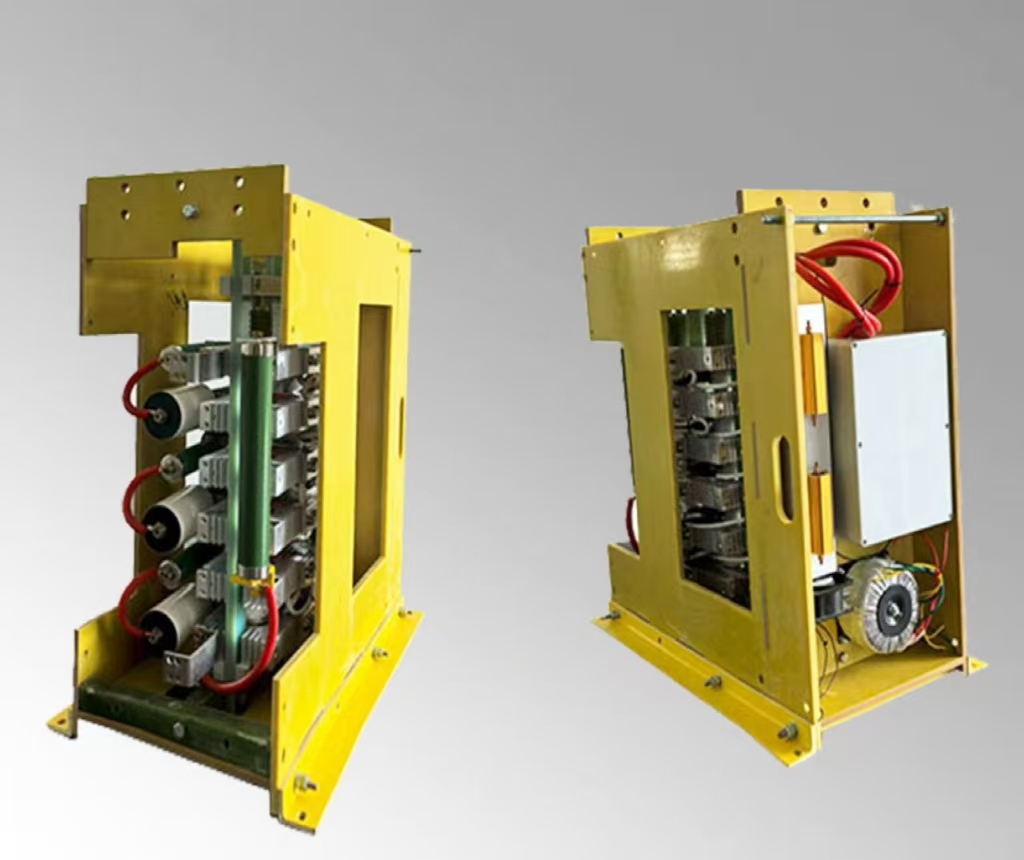

 TSC 高壓閥組

產品概述

     DETSC高壓動態無功功率補償裝置是一種動態的新型電容補償裝置，產品采用全數字智能控制系統,國外進口的高電壓、大功率晶閘管串連組成高壓交流無觸點開關,實現電容器組的快速投切，響應時間小于20ms。產品借鑒國外先進技術，解決了傳統補償裝置控制開關易受沖擊、使用壽命短、響應速度慢等缺點，設備運行安全可靠、效果好，各項性能指標達到國內先進水平。具有穩定系統電壓，減少供電系統的網絡損耗，提高電能質量等顯著特點，可以給用戶帶來巨大的經濟效益和社會效益。

型號說明

技術特點

高可靠性與安全性

   采用光纖觸發系統，實現了控制系統與主電路的電氣隔離，抗干擾能力強，配備全面的保護系統。

   過零投切實現了投切過程無沖擊涌流，提升設備使用壽命、降低故障率、提高設備使用的安全性。

實時檢測，快速補償，補償效率高

   電容器投切時間在20ms以內，完全適應系統無功負荷沖擊頻繁的場合，補償效果優異，有效控制欠補償?shù)陌l(fā)生。

合理的組裝結構

   晶閘管閥組結構采用一體化設計，散熱與安全性能優異，每相器件單獨放置在柜體中，運行安全、維修維護簡便。

技術參數

額定電壓：10kV及以下電壓等級

工作頻率：50Hz

系統響應時間：＜20ms

電容器接線方式：三角型

控制信號：無功功率

控制連接：光纖或電氣連接

采樣電壓、電流：PT二次（AC100V） CT二次（0—5A）

電容器分組：300、600、900、1200kvar等

工作原理

     高壓TSC動態無功補償裝置由主控系統、光纖觸發電路、高壓晶閘管閥組、脈沖變壓器、電容器、電抗器、保護單元等組成，核心原理是通過主控系統對系統運行參數進行檢測、分析、判斷、輸出控制指令激活光纖觸發電路，再由觸發系統控制晶閘管閥組的快速導通與開斷，進而實現電容器組的投入和切除，使系統功率因數穩定在設定值范圍內。閥組投切采用過零投切方式，響應時間在20ms以內，投切過程無涌流、沖擊，能快速跟蹤補償系統所需的無功電流。

一次原理圖

平面布置圖

規格數據

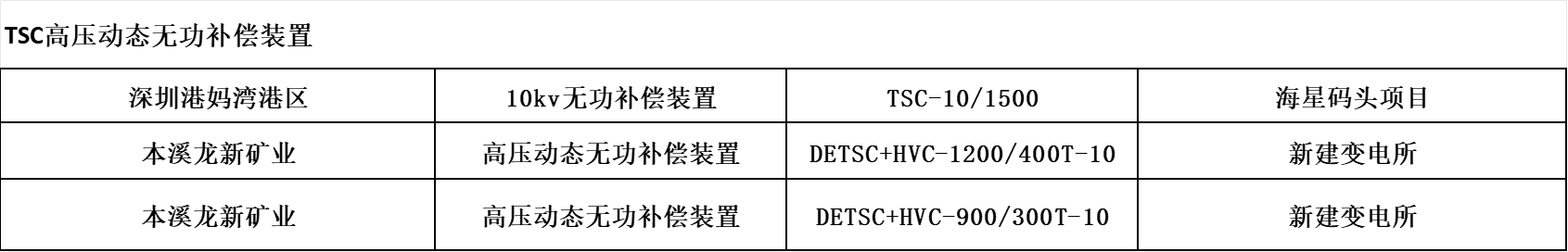

應用范圍

冶金行業

   能有效解決礦熱爐、電弧爐、電石爐、中頻爐、煉鐵等冶金行業電力系統普遍存在的電網三相不平衡、負序電流及各次諧波含量較高，且系統負載運行大范圍頻繁波動造成電壓波動幅度大，存在電壓跌落現象等電能質量問題。

化工行業

   有效解決大型化工行業電力系統中系統運行諧波干擾、負載運行范圍頻繁波動導致普通補償裝置無法跟蹤投運等問題，優化電能質量及提高功率因數。

風力發電行業

   能有效解決風資源的不確定性和風電機組本身的運行特性導致的風電機組輸出功率波動，并網功率因數不合格、電壓偏差、電壓波動和閃變，大容量風電場接入系統時存在的不穩定性等問題。

機械制造行業

   有效解決汽車制造、軋鋼、重型機械等機械制造行業存在的單相負荷（焊機等）引起的三相不平衡、諧波含量嚴重超標、系統運行頻繁波動、無功沖擊大等電能質量問題。

軌道交通及礦山行業

   SVG能輸出容性及感性無功功率的特質有效解決了鐵路、城市地鐵、輕軌等軌道交通行業及煤礦、鐵礦、金礦等礦山行業的電力系統存在的功率因數偏低、負載運行頻繁波動及由于長距離電纜敷設傳輸電能導致的電力系統呈容性狀態而出現的無功倒送等電力系統問題。
