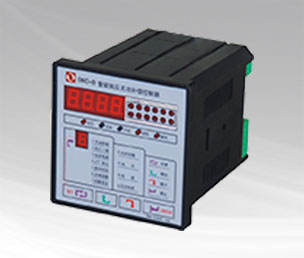

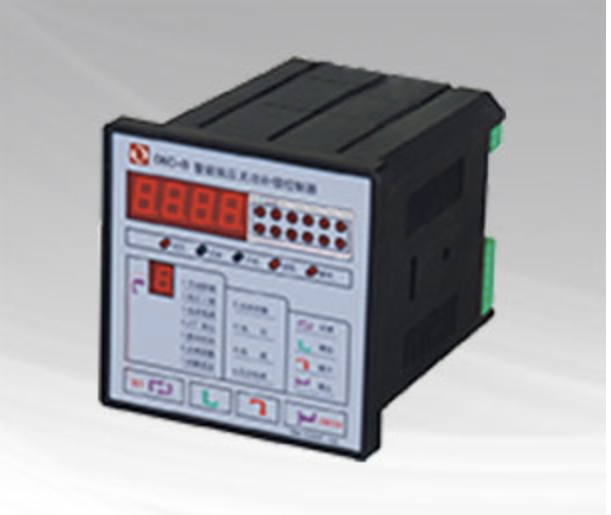

RVC智能低壓無功補償控制器

概述

    RVC智能低壓無功補償控制器是為低壓電網無功補償裝置中的控制接觸器投切電容而設計的控制器。適用于各低壓電網中作為無功補償電容投切的控制 ，控制能力強 ，具有全補償功能 、測量功能 、完備的記憶功能 、通用的保護功能 、具備分時控制功能 、防止輕載震蕩功能 、延時調節功能、抗干擾功能、多模式控制等優點.本控制器可分為共補、分補、混補三種補償方式。

技術參數

    基本參數：     顯示：數字顯示
                   頻率：50Hz
                   取樣電壓：AC220V
                   本機功耗：≤15W
                   電源電壓：AC220V
                   控制電壓： DC12V
                   取樣電流：自設

    控制參數：     投入門限系數：0.5~1.2、步長0.1
                   過壓保護：測量電壓的100%-150%、步長1%
                   欠壓保護：測量電壓的50%-100%、步長1%
                   諧波電壓超限：5.0%~30.0%、步長0.5%
                   輸出接點：12路， 每路DC12V

    測量精度：     電壓：±0.5%　　
                   電流：±0.5%
                   功率因數：±1.0%

外形及開孔尺寸

    外形尺寸：120mm×120mm×145mm（長×高×深）
    開口尺寸：113×113mm（長×高） 本控制器可分為共補、分補、混補三種補償方式。

功能特點

    1.可實時顯示電網功率因數、電壓、電流、電壓總諧波畸變率的平均值及電容投切狀態等信息。
    2.具有手動補償/自動補償兩種工作方式。
    3.取樣物理量為無功功率，具有諧波測量、全補償功能 、測量功能 、完備的記憶功能 、及保護功能。
