概述
多功能電力儀表能夠高精度測量三相電網系統中所常用的電量參數：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能，無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LCD現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡介、維護方便、工程量小、現場可編程設置輸入?yún)?shù)、能夠完成于業界不同PLC、變頻器、工業控制計算機等之間的組網通信。
特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能，無功電能
顯示：三排LED數碼管顯示，可視度高
通訊:RS485通訊，MODBUS-RTU協議
擴展：可直接從電流、電壓互感器輸入信號，現場可編程是指輸入?yún)?shù)變比
用途：適用于進線、母線以及重要的配出回路，適用GCS、GCK、MNS、GGD等柜型
多功能電力儀表能夠高精度測量三相電網系統中所常用的電量參數：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能，無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LCD現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡介、維護方便、工程量小、現場可編程設置輸入?yún)?shù)、能夠完成于業界不同PLC、變頻器、工業控制計算機等之間的組網通信。
特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能，無功電能
顯示：三排LED數碼管顯示，可視度高
通訊:RS485通訊，MODBUS-RTU協議
擴展：可直接從電流、電壓互感器輸入信號，現場可編程是指輸入?yún)?shù)變比
用途：適用于進線、母線以及重要的配出回路，適用GCS、GCK、MNS、GGD等柜型

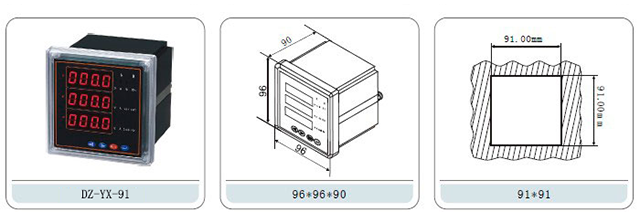

外形圖及開孔尺寸圖

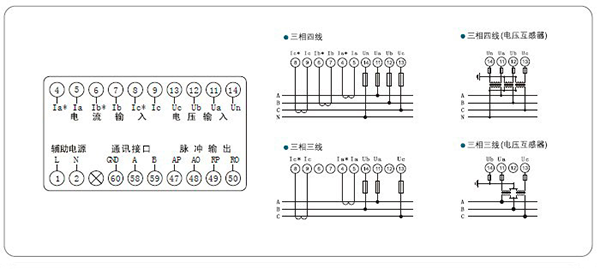

接線示意圖
